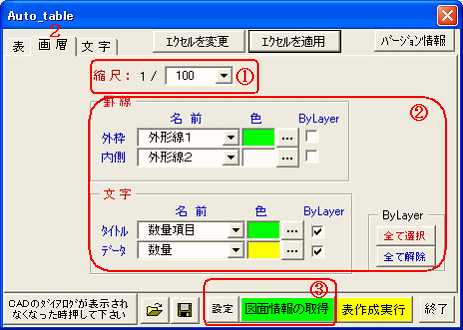

２．画層の設定　　　▲

　　
　
　�@作図尺度を入力して下さい。（規定値は「1/1」となっています。）

　�A罫線と文字の画層を設定して下さい。
　　・名前・・・画層名（規定値は「現在画層」となっています。現在画層以外を使用したい場合には
　　　　　　　　�Bの［図面情報取得］ボタンを押し、名前のリストから選択して下さい。）

　　・色・・・色を作成する場合
　　　　　　　　　［･･･］ボタンを押すと色の選択ダイアログボックスが表示されます。色を選択し、「BｙLayer」
　　　　　　　　　のチェックボックスを無効にして下さい。
　　　　　　ByLayerを使用する場合には「BｙLayer」のチェックボックスを有効にして下さい。

　�B［図面情報の取得］ボタンを押すと、アクティブなAuto CAD の図面の”尺度”　”画層名”
　　”文字スタイル”を取得します。
　　　

---

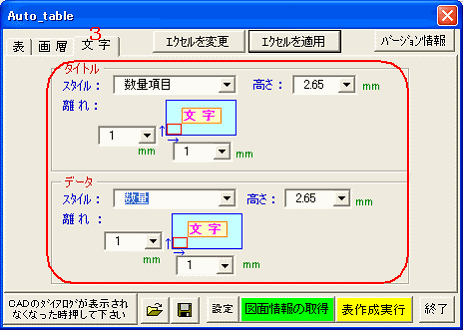

３．文字スタイル設定　　　▲

　　

　　・スタイル・・・文字スタイル名（規定値は「現在スタイル」となっています。現在スタイル以外を使用したい場合には
　　　　　　　　　［図面情報取得］ボタンを押し、リストから選択して下さい。）

　　・高さ・・・文字の高さ（実寸）

　　・文字の離れ…罫線からの文字基点の離れを設定します。
　　　　　　　・↑方向
　　　　　　　　　　文字の縦位置が”上詰め”のとき…上罫線からの離れ
　　　　　　　　　　　　文字の縦位置が”中　央”のとき…離れは無効
　　　　　　　　　　　　文字の縦位置が”下詰め”のとき…下罫線からの離れ
　　　　　　　　・→方向
　　　　　　　　　　　　文字の横位置が”左寄り”のとき…左罫線からの離れ
　　　　　　　　　　　　文字の横位置が”中央”のとき…離れは無効
　　　　　　　　　　　　　文字の横位置が”右寄り”のとき…右罫線からの離れ

---

４．エクセル設定　　　▲

　　

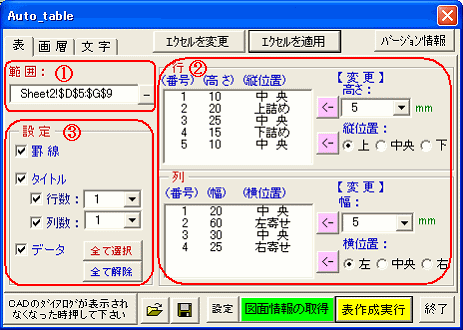

　�@エクセルの行・列の幅をｍｍに、また文字位置を変更します。
　　　ここでエクセルを設定すると、「Auto_table」用のテンプレートとしてエクセルを使用することが出来ます。

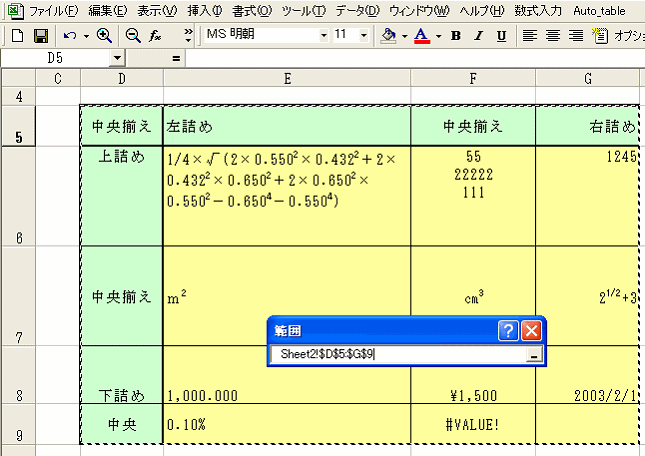

　　 上図の「a」より変更したいエクセルの範囲をマウスで選択して下さい。
　 　上図の「b」で変更したい行･列の幅や文字位置を設定して下さい。
　 　［エクセルを変更］ボタンを押すと下図のようなフォームが表示されます。
　 　変更したい項目を選択し、［実行］ボタンを押して下さい。
　　　

　�Aエクセルの書式を作図時に適用するかどうかを設定します。
　　　

　　　　●表示形式
　　　　　　　半角の「\」記号は全角の「￥」に変換して作図します。

　　　　●文字位置
　　　　　　エクセル書式
　　　　　　　　横位置・・・「左揃え・中央・右揃え」のみ対応しています。
　　　　　　　　　　　　　　　その他の文字位置は以下のようになります。
　　　　　　　　　　　　　　　　・「標準・繰り返し」・・・「右詰め」とします。
　　　　　　　　　　　　　　　　・「均等割付・選択範囲内で中央」・・・「中央」とします。
　　　　　　　　　　　　　　　　・「両端揃え」・・・「左詰め」とします。

　　　　　　　　縦位置・・・「上詰め・中央・下詰め」のみ対応しています。
　　　　　　　　　　　　　　　「両端揃え・均等割付」・・・「下詰め」とします。
　　　　　　　　　　　　　　　　　

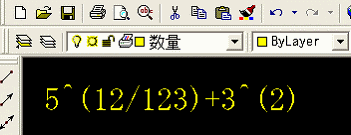

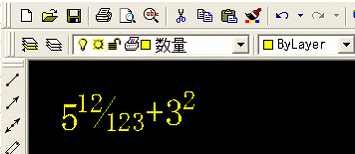

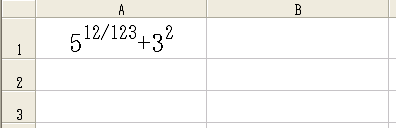

　　　　●上付き文字
　　　　　　　　※上付き文字の「/」は分数として捉えます。
　　　　　　　例）
　　　　　　　　　
　　　　　　　　　　　　　　　　　　　　↓
　　　　　　　　　　・ｍ3
　　　　　　　　　　　　

　　　　　　　　　　・ｍ^3
　　　　　　　　　　　　
　　
　　　●その他
　　　　　　・折り返し・・・セルに改行が入っている場合に有効になります。
　　　　　　　　　　　　　　（セルを選択し、数式バー内で折り返したい位置にカーソルを移します。
　　　　　　　　　　　　　　「Alt」キーを押しながら「Enter」を押すとセル内で改行が出来ます。）
　　　　　　・「インデント・方向・セルの結合」・・・対応しておりません。

---

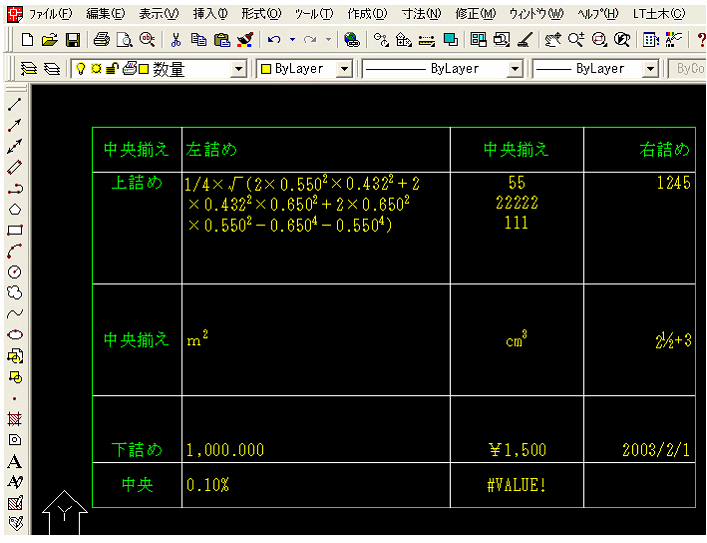

５．表作成実行　　　▲
　　

　　・作図する前にAutoCADをアクティブにしておいて下さい。
　　・文字を作図するときはAutoCADのｺﾏﾝﾄﾞ「TEXT，DTEXT」で作図します。
　　　ただし、列幅より文字幅が広くなるときはAutoCADのｺﾏﾝﾄﾞ「MTEXT」で作図します。

---

６．設定ファイルの読込・書出　　　▲
　　「Auto_table」で設定した内容の読込・書出ができます。
　　拡張子は「　.hyo」となります。
