「座標点プロット」ボタン画像 『座標点プロット』

ソフト種  \3,150(税込) 試用期間「30日間」
公開日 2009/09/10
開発環境  機種:WindowsXP
使用ソフト:VisualBasic6.0

概要 動作環境 ユーザー登録方法 その他
ダウンロードはこちら
概要
AutoCADに座標を(2D,3D)プロット、結線や一覧表作図。座標読取機能追加(測量座標系対応)

SIMAファイルを直接読込みAutoCADに点・点名をプロット、Z座標があれば「3次元プロット」
が可能、もちろん結線も出来ます。
測量座標系・数学座標系の切替ができ、X軸を距離,Y軸を高さとした「縦断図,横断図」の
作図にも利用可能。
「m単位」→「mm単位」、「mm単位」→「m単位」等の単位変換も自動。

SIMAファイルを直接読込みAutoCADに点・点名をプロット、Z座標があれば「3次元プロット」
が可能、もちろん結線も出来ます。
測量座標系・数学座標系の切替ができ、X軸を距離,Y軸を高さとした「縦断図,横断図」の
作図にも利用可能。
「m単位」→「mm単位」、「mm単位」→「m単位」等の単位変換も自動。

【主な機能】
・SIMA形式(日本測量機器工業会)に対応したファイルの読み込み、書込み
・CSV形式(カンマ「,」区切り)と「タブ区切り」のデータをクリップボードより「コピー、貼付け」
・データの編集はもちろん、クリップボード経由で他の表計算ソフトやテキストエディタに貼付け
・入力単位と作図単位の切替が可能([m→mm],[m→m],[mm→m],[mm→mm])
・作図させる座標系の選択(測量座標系、数学座標系)
・作図原点(基点)の設定、回転角と原点をCAD上で指示可能
・点や文字のサイズ、位置,離れを自由に選択可能
・結線や2D,3Dの有無の選択
・AutoCAD及びAutoCAD LTに対応
(「LTメニューfor土木」ユーザーは無料)

Ver 2.0の主な追加機能及び修正
・座標一覧表の作成機能を追加
・点間の結線の有無を個別に指定可能
・重複点エラー処理が重複していたのを修正(一回のみにした)
・結線作図に区間毎の作図の有無を追加
・CAD上の回転角をマウスで指示できるように追加
・座標の最大値or最小値の計算と原点座標自動記入の追加
・メニューとショートカットメニューの追加
・文字位置の項目(中央等)を追加

Ver 2.2のバグ修正
・「表を作図」実行の対応が現在「2005」のみ対応を「2004」以前のバージョンにも対応できるように修正。
・重複点がある場合の作図方法を「有り」と「無し」が選べるように改訂。

Ver 3.1の主な追加機能
・座標読取抽出機能

Ver3.2の更新内容
・座標点数が100個を超えるときセルにコピーペーストを行うと100個を超えるセルの点が削除されていたのを修正(バグ修正)
・Z座標がすべて無い場合SIMデータの保存ができないエラーを回避(バグ修正)
・マウスの右クリックより行削除を実行すると「実行時エラー5」が発生していたのを回避(バグ修正)
・Z座標値の作図を追加

Ver3.3の更新内容
・[結線させない]機能を使用したデータを保存できなかったのを保存できるように修正(バグ修正)

Ver3.4の更新内容
・画層・文字スタイルの設定を追加
・座標読取時の点と点名称の作図を追加
・AutoCAD2008(LT2008)対応


Ver3.4.3の更新内容
・入力単位を変更するとエラーが発生し作図できなかったのを修正。

top

【Ver 3.1】

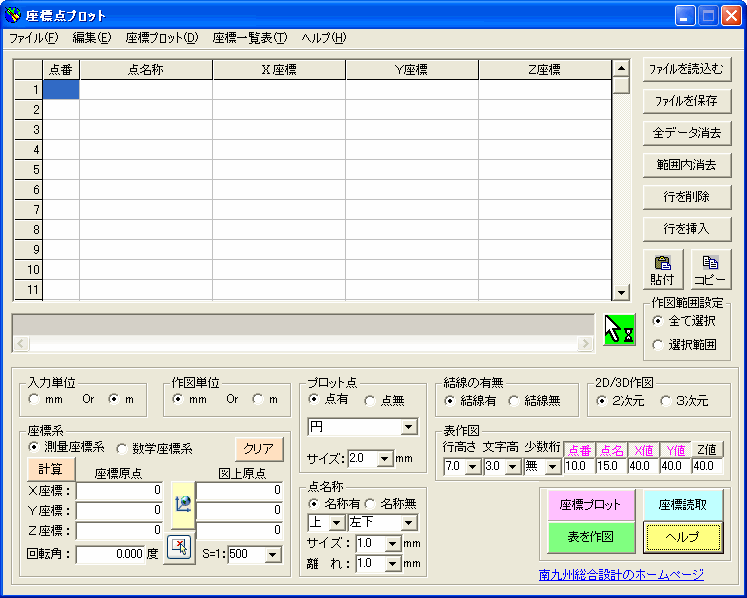

座標点プロットVer 3.1 クリックすると拡大画像が表示されます。

↓ 動画(Ver2.0)

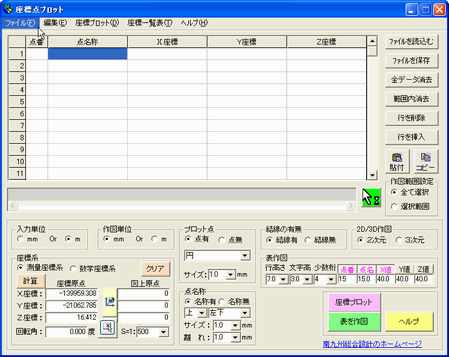

座標点プロットVer 2.0(選択範囲の指定)


★詳しい使用方法については「ヘルプ」をご覧下さい。

top
動作環境
対応OS: Windows2000 WindowsNT(SP4.0以上) WindowsXP
(他のOSでも動作可能だと思われますが、「AutoCAD」の対応OSの関係より対象外としました。)
必要ソフト:












top
AutoCAD 2000/2000i/2002/2004/2005/2006/2007/2008
AutoCAD LT2000/LT2000i/LT2002/LT2004/LT2005/LT2006/LT2007/LT2008
(インストールされた「AutoCAD」が正常に動作する環境でご使用下さい。)

・Microsoft®、Windows®、Windows NT®は米国マイクロソフト社の米国およびその他の国における登録商標です。
・AutoCAD LT は、米国オートデスク社の米国およびその他の国における登録商標です。

・本ソフトはMicrosoft VisualBasic6.0(以下VB6)で作成してあります。ソフトを動かすためにはランタイムモジュールが必要になります。ご使用のPCにインストールされていない場合は、インストールする必要があります。弊社ホームページよりダウンロードできます。

ユーザー登録方法
「座標点プロット」はシェアウェアです。試用期間は「30日間」となっています。
十分に試用された上でこのプログラムを気に入られた方は、ユーザー登録をすることで動作制限を解除出来ます。登録料は、3,150 円(税込)です。
ご送金は、Vectorのプロレジで受け付けます。プロレジでお申込
上記以外の方法でも受け付けております。詳細は当社ホームページの購入方法をご覧下さい。
top
その他
●著作権・免責事項
・本ソフトウェア(以下許諾プログラムといいます)全ての権利は弊社にあり、著作権法、国際規約及び日本著作権法に基づいて保証されています。
・許諾プログラムは他の著作権にある著作物と同様に扱われます。
・許諾プログラムに関して逆アセンブル、逆コンパイル等のソースコードの解析を行ってはなりません。
・1台のみの使用となりますが、複数のコンピュータで使用する場合には、コンピュータ台数分の購入により使用できます。
・本ソフトを譲渡・販売・転貸することはできません。
・南九州総合設計は本ソフトを使用した運用結果に対して一切の責任を負いません。

●サポート
・サポートは、メールまたは掲示板にて承っております。ご質問・ご要望等ございましたら、ご遠慮なくご連絡下さい。

 サポート時間
 毎週月曜日から金曜日(祝・祭日を除く) 8:30〜17:00

●バージョンアップ等はホームページでお確かめ下さい。
